Entwodiksyon
Nan domèn fabrikasyon disrè -wo fen tankou pwodiksyon otomobil ak depo konpozan, AGV ki gide lazè-yo ap vin tounen yon solisyon debaz pou manyen materyèl fleksib. Yon sistèm AGV ki gen gwo -pèfòmans depann non sèlman sou navigasyon avanse ak algoritm orè, men tou sou inite egzekisyon mouvman ki estab ak egzak.
Plutools konsantre sou R&D ak fabrikasyon wou kondwi, motè servo, ak kondui vòltaj ba -, bay solisyon pouvwa ki trè entegre pou endistri AGV. Atik sa a prezante yon analiz -pwofondè de yon sistèm AGV tipik ki ba-leve lazè-gide apati de sis aspè: topoloji pyès ki nan konpitè, pozisyon modèl matematik, avantaj teknik, modil fonksyonèl, espesifikasyon machin, ak konpozan sekirite abò-pandan y ap mete aksan sou wòl enpòtan Plutools nan kontwòl mouvman.
1. Materyèl Rezo Achitekti Lazè-Gide Sistèm AGV

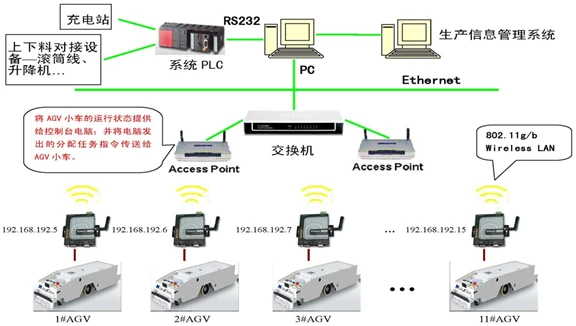

1.1 Topoloji sistèm jeneral
Lazè-sistèm AGV gide anjeneral adopte yon kat-kouch distribiye achitekti:
Kouch Anwo (Nivo Jesyon):MES, orè PC, PLC-responsab pou travay ak siveyans
Kouch rezo:Endistriyèl Ethernet + AP san fil (802.11b/g), pèmèt kominikasyon milti-machin
Kouch kontwòl machin:Kontwolè prensipal, modil san fil, eskanè lazè, ak konpozan mouvman (wou kondwi Plutools, motè, ak kondui)
Kouch ekipman jaden:Estasyon chaje, liy transporteur, asansè, elatriye, ki pèmèt entegrasyon lojistik san pwoblèm
1.2 Lojik Operasyon Abò
Kontwolè abò a trete done analiz lazè an tan reyèl-e li kondui actuateurs kòmsadwa. Se sèlman makè meditativ ki nesesè sou tè a-pa gen okenn fil oswa bann mayetik ki nesesè.
Sistèm nan magazen kat chemen nan tou de òdinatè lame a ak kontwolè. Lè w konbine triyangulasyon lazè ak odometri ankode, AGV a reyalize navigasyon otonòm san tras.
Nan nivo ekzekisyon mouvman an, wou entegre Plutools yo ak kondui servo reponn dirèkteman nan kòmandman kontwòl yo, asire konpòtman lis kòmanse/sispann ak kontwòl presi vitès -fòme fondasyon an pou santimèt-nivo fèmen- bouk pwezante.
2. Prensip matematik nan pozisyon lazè
2.1 Prensip debaz
AGV a detekte omwen twa reflektè epi kalkile pozisyon mondyal li ak oryantasyon ki baze sou kowòdone yo ak ang relatif yo.
2.2 Modèl Pozisyon jeyometrik
Sipoze kowòdone reflektè A, B, C yo (x₁, 0), (x₂, y₂), ak (0, 0), ak pozisyon AGV se T(x, y). Sèvi ak metòd entèseksyon sèk la:
L₁: distans ant AGV ak A
L₂: distans ant AGV ak C
Lè w rezoud ekwasyon yo, yo ka detèmine pozisyon ak tit AGV a yon fason inik, pou yo rive jwenn presizyon nan nivo santimèt{0}}.
2.3 Koreksyon Pozisyon dinamik
Sistèm nan rekalkile pozisyon chak 50 ms, elimine "mouvman avèg segmental + koreksyon tanzantan."
Done lazè kole ak odometri ankode pou konpanse pou glise ak Vibration.
Wou kondwi Plutools yo entegre ankode -rezolisyon wo ak algoritm kontwòl bouk fèmen-, asire odometri segondè-fidelite ak estabilite pozisyon alontèm-.
3. Avantaj teknik debaz yo
3.1 Pèfòmans avanse
± 5 mm repetibilite:Ideyal pou gwo-demaraj presizyon (egzanp, asanblaj otomobil)
Reyalize lajman atravè estabilite ba-vitès kondui servo Plutools ak gwo-bouk kouran/vitès lajè.
Kominikasyon san fil solid:Ki baze sou 802.11b/g, sipòte plizyè -AGV operasyon
Konsepsyon pyès ki nan konpitè modilè:Lokalizasyon rapid fòt ak ranplasman
Lojisyèl{0}}defini routage:Pa gen okenn modifikasyon fizik ki nesesè
Kowòdinasyon milti{{0}AGV:Kontwòl trafik entèlijan pou anpeche konjesyon
3.2 Fleksibilite deplwaman
Sèlman reflektè ki nesesè-pa gen okenn modifikasyon tè. Chanjman wout yo aplike atravè lojisyèl, ideyal pou liy pwodiksyon modèl melanje-.
3.3 Pri Efikasite
Elimine depans enstalasyon liy gid yo
Pa gen tan pwodiksyon pandan chanjman layout
Modil kondwi estanda Plutools yo diminye konpleksite entegrasyon ak depans antretyen yo
Pi ba pri total lavi
4. Nwayo Modil Fonksyonèl
4.1 Orè Entelijan
Priyorite ak sekans travay
Alokasyon dinamik machin ki baze sou kote, batri, ak estati
Kontwòl trafik (evite kolizyon, rezolisyon enpas)
Doub kominikasyon: fil Ethernet + LAN san fil
4.2 Siveyans ak Jesyon
Swiv nan tan reyèl-si estati ak defo AGV
Mizajou trafik dinamik
Siveyans sante kominikasyon
Algoritm rezolisyon anbouteyaj
4.3 Platfòm vizyalizasyon
Pozisyon AGV, trajectoire, ak estati an tan reyèl
Jesyon pèmisyon itilizatè
Logs ak jenerasyon rapò
Manyèl travay dispatch
Alam entelijan (chaje delè, blokaj, offline, elatriye)
4.4 Path fleksib & Ajisteman Estasyon
Chemen ak estasyon yo ka modifye sou Entènèt ak efè imedyat-pa gen tan D'.
4.5 Jesyon otomatik chaje
Bò kote-kontak chaje otomatik
Oto demann travay lè batri a ba
Alokasyon chajè entelijan ak routage
Otomatik debakadè ak chaje
Chaje rapò jiska 1:8

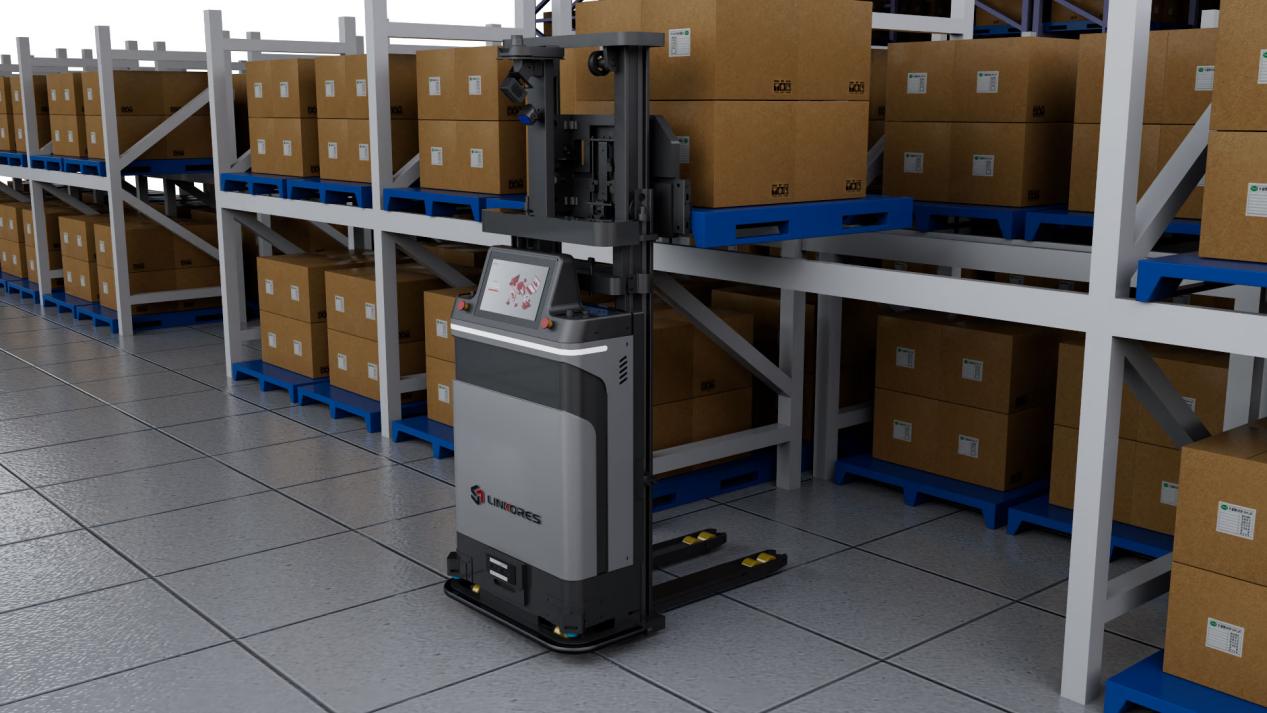

5. Espesifikasyon kle nan Low-Leve AGV
Pran Linde L14/L16 kòm yon referans:
Dimansyon:1950 × 800 × 2100 mm
Kapasite chaj:1400 / 1600 kg
Reyon vire:1615 mm
Kondwi mòd:Volan-devan (SD)
Wotè leve:90-225 mm
Vitès: 0–1.2 m/s
Akselerasyon:300-500 mm/s²
Kapasite Eskalad:16% (pa gen chaj) / 9% (chaj plen)
Presizyon:± 5 mm
Batri:24V / 190 Ah
Plutools bay inite wou kondwi orizontal oswa vètikal ak motè sèrvo entegre ak ankode, sipòte platfòm 24V/48V epi satisfè kondisyon koupl lou -chaj.
6. Konpozan Abò & Sistèm Sekirite
6.1 Sistèm Navigasyon Lazè
Ekipe ak SICK NAV350:
Max deteksyon: 70 m
Travay nan anviwònman ki ba-reflektif
Navigasyon ibrid (reflektè + kontou)
Pwosesis entegre-redui chaj kontwolè a
Sipòte konfigirasyon sou entènèt ak aprantisaj pwòp tèt ou-
6.2 Pwoteksyon Sekirite De Nivo-
Zòn ralantisman reglabl (jiska 4 m)
Zòn kanpe ijans (devan 3 m / dèyè 1 m)
Sekirite redondants: kontakte eksepsyonèl pou pwoteksyon fizik kolizyon
6.3 Nwayo Kontwòl Mouvman (Plutools)
Wou kondwi entegre:Motè + bwat + ankode + wou
Servo Drive: 24V/48V, >200A pik aktyèl, CANopen/EtherCAT
Motè:PMSM ak rid koupl ki ba, pi gran pase oswa egal a ankode 17-bit
Presizyon vitès jiska ± 0.1%
6.4 Mòd alam ak operasyon
Endikatè vizyèl (mòd oto/manyèl)
Alam son ak vizyèl (vire, ranvèse, defo)
Twa mòd: manyèl, semi-oto, plen-oto
Konklizyon
Ba-levage lazè-AGV ki gide entegre triyangulasyon lazè, rezo san fil, orè entèlijan, ak pwoteksyon sekirite doub-kouch pou reyalize gwo-presizyon, fleksib, ak manyen materyèl san tras.
Kòm yon founisè kle nan eleman kontwòl mouvman, Plutools espesyalize nan wou kondwi, motè, ak kondui, bay gwo -fyab ak gwo- solisyon entegrasyon. Pa kontinye optimize algoritm kontwòl motè ak konsepsyon wou, Plutools pèmèt mouvman douser, pi wo presizyon pwezante, ak pi ba konsomasyon enèji -kondwi evolisyon lojistik endistriyèl entèlijan, san ekipe.
